Anleitung und Tipps für eine problemlose Installation

1. LED-Streifen auspacken

LED-Streifen sind biegsame Platinen mit elektronischen Komponenten. Diese Komponenten sind gegenüber statischer Elektrizität sehr empfindlich. Statische Elektrizität tritt unvermeidlich auf, wenn wir uns bewegen, zum Beispiel durch Reiben an Bekleidung oder Teppichen. Entladen Sie sich, bevor Sie einen LED-Streifen berühren, zum Beispiel, indem Sie den Erdungsbügel (Schutzkontakt) einer Steckdose anfassen. Wiederholen Sie das während einer Installation regelmäßig.

Vermeiden Sie es, elektronische Bauteile des LED-Streifens direkt zu berühren.

2. LED-Streifen prüfen

Bevor Sie einen LED-Streifen endgültig in ein Aluminiumprofil einkleben, sollten Sie ihn auf Defekte überprüfen.

• Nehmen Sie den LED-Streifen aus der Verpackung und rollen Sie ihn vorsichtig von der Spule ab.
• Verbinden Sie den LED-Streifen mit einer geeigneten 24VDC-Stromversorgung; bei BICOLOR, RGB oder RGBW LED-Streifen: stets jeden Kanal einzeln prüfen. Dazu zunächst den Plus-Pol (+) des LED-Streifens mit dem Plus-Pol (+) der Stromversorgung verbinden und dann nacheinander alle Kanäle einzeln an den Minus-Pol (–) der Stromversorgung anschließen.
• Den gesamten LED-Streifen auf Defekte oder Farbabweichungen kontrollieren.

3. Richtige Ausführung wählen

IP20 sollte stets die erste Wahl sein, denn in trockenen Innenräumen ist die natürliche Abkühlung optimal.

IP65 ist mit einer Silikon-Schutzschicht versehen und für Feuchträume geeignet. Die Silikonschicht kann die Farbausstrahlung beeinflussen (Color Shift). Verwenden Sie Leuchten mit IP20 und IP65 nicht in ein und demselben Raum, um Farbunterschiede zu vermeiden.

IP67C ersetzt die Ausführung in IP68 für Außenanwendungen. Der luftgefüllte Silikonmantel verbessert die optische Wirkung, sodass kein Color Shift auftritt. Die IP67C-Version ist darüber hinaus auch noch UV- und salzwasserbeständig.

4. LED-Streifen kürzen

Beim Zuschneiden von IP65- oder IP67C-LED-Streifen ist es sehr wichtig, die neuen Enden wasserdicht zu machen:

• Den LED-Streifen ausschließlich an den markierten Linien abschneiden.
• Vorsichtig mit einem Schraubendreher an den Lötstellen kratzen, um diese fettfrei zu machen.
• Die Drähte an den LED-Streifen löten. Dabei immer biegsame Leitungen wie z. B. Typ LIYY-OB verwenden.
• Den gekürzten Teil entfetten und mithilfe von (säurefreiem) Silikon wieder wasserdicht machen.

5. LED-Streifen befestigen

Weist der LED-Streifen nach der Kontrolle keine Defekte oder Farbunterschiede auf, dann kann die endgültige Montage beginnen. LED-Streifen sind sehr empfindlich gegenüber mechanischer Belastung. Behandeln Sie LED-Streifen daher immer vorsichtig:

• keinen mechanischen Druck ausüben
• nicht biegen oder schleifen
• nicht ankleben und danach wieder losreißen
• beim Löten stets biegsame Leitungen verwenden, kein XVB

6. Aluminiumprofile und deren Kühlung

Um eine optimale Lebensdauer zu erreichen, kleben Sie die LED-Streifen in Aluminium-LED-Profile von Integratech ein. Diese garantieren eine gute Wärmeableitung, um eine Überhitzung der Streifen zu verhindern. Die Verwendung von LED-Profilen anderer Hersteller führt dazu, dass die Garantie erlischt.

• Verlegen Sie keine LED-Streifen in kleinen, abgeschlossenen Räumen. Sorgen Sie stets für ausreichende Belüftung.
• Kleben Sie die LED-Streifen immer in ein Integratech-LED-Profil aus hochwertiger Aluminiumlegierung 6060 (Al-Mg-Si) mit optimalen Kühleigenschaften und minimalen Schrumpf- und Ausdehnungseigenschaften.
• In unserem Katalog findet sich bei jedem LED-Profil ein Symbol mit der maximalen Kühlleistung.

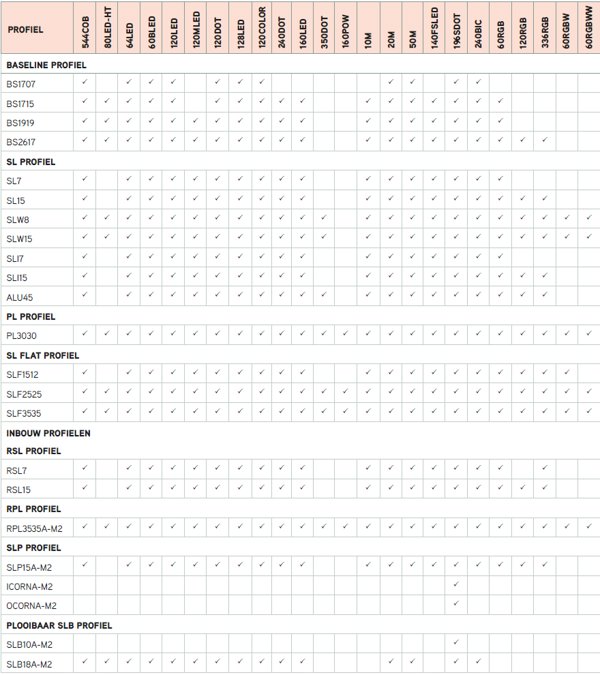

Die folgende Tabelle zeigt, welche Profile sich mit welchen Streifen kombinieren lassen.

7. LED-Streifen anschließen und verkabeln

LED-Streifen können nicht mit einem klassischen TRIAC-Dimmer mit 230V gedimmt werden, sondern benötigen einen PWM-Dimmer mit 24V. Integratech bietet eine große Auswahl an Steuerungen, darunter kabellose Steuerungen, 1-10V, DALI, DMX, KNX, WiFi.

Achten Sie bei der Verdrahtung darauf, dass Sie mit Niederspannung arbeiten! Bei Niederspannung werden höhere Stromstärken erzeugt. Deshalb müssen die Kabeldurchmesser größer sein, als wenn Sie mit Netzspannung arbeiten. Es bietet sich daher bei langen Verlegewegen oder hohen Stromstärken an, mehrere Netzteile mit niedriger Leistung anstelle eines einzigen Hochleistungsnetzteils zu verwenden. Dadurch vermeiden Sie hohe Stromstärken und dicke Kabeldurchmesser.

Zwischen Netzteil und LED-Streifen sollte stets ein ausreichender Kabeldurchmesser entsprechend der folgenden Tabelle verwendet werden.

Es ist sehr wichtig, die LED-Streifen immer parallel anzuschließen, um die Leiterbahnen nicht zu überlasten, denn dies könnte zu Erhitzung und Beschädigung der LED-Streifen führen.

8. Aufbau der LED-Streifen

Jeder LED-Streifen besteht aus mehreren Abschnitten. Dabei ist jeder Abschnitt eine separate Schaltung, wobei die Anzahl und Größe der Abschnitte von der Leistung des LED-Streifens und dem Abstand zwischen den LEDs abhängt. Dank der Abschnitte kann der LED-Streifen ohne Beschädigung auf die gewünschte Länge zugeschnitten werden.

LEDs sind immer von Strom betrieben. Die Schaltung eines Abschnitts besteht aus einer Reihe von seriengeschalteten LEDs sowie einem Widerstand. Dieser Steuerwiderstand ist so berechnet, dass die LEDs mit dem korrekten Stromwert versorgt werden. Dabei werden berücksichtigt:

• die Anschlussspannung des LED-Streifens (24VDC)
• der Stromwert des LED-Chips
• der Spannungsverlust des LED-Chips

Die elastische Platine ist doppelseitig ausgeführt, das heißt auf beiden Seiten sind Leiterbahnen vorhanden. Während auf einer Seite die Leiterbahnen für die Verbindungen zwischen den LED-Chips und den Widerständen sind, befinden sich umseitig die Leiterbahnen, die die Anschlussspannung über den gesamten LED-Streifen leiten.

Sämtliche Integratech LED-Streifen arbeiten mit konstanter Spannung, d. h. spannungsgesteuert.
Dies hat zwei Vorteile:

• einfache Verdrahtung, mehrere LED-Streifen können auf einfache Weise parallel verbunden werden
• die Stromversorgung der LED-Streifen ist mit einem preisgünstigen DC-Netzteil möglich

Es gibt auch LED-Streifen in Konstantstrom-Ausführung, d. h. stromgesteuert. Diese LED-Streifen müssen mit einer Stromquelle betrieben werden, d. h. einem Vorschaltgerät mit festem Stromwert. Die Ausgangsspannung ist abhängig von der Anzahl der serienverbundenen LEDs und der maximalen Ausgangsspannung (Leistung) des Vorschaltgeräts. Auf dem LED-Streifen befindet sich dann kein Steuerwiderstand.

• Der Vorteil von Konstantstrom ist eine etwas höhere Lichtausbeute.
• Nachteil: Es ist nur Reihenverkabelung möglich, und Konstantstromtreiber sind teurer als DC-Netzteile.
