Manuel + 30 astuces pour une installation sans soucis.
Il est important de choisir non seulement le bon type de ruban LED, mais aussi la bonne alimentation, le bon contrôleur et le bon profil pour obtenir des résultats optimaux et une longue durée de vie de vos rubans LED. Notre manuel des rubans LED est un outil pratique pour connecter et installer les rubans LED mono-couleur et les rubans LED RGB.
1. Deballer un bandeau LED
Un bandeau LED est une platine électronique avec des composants électroniques. Ces composants sont fort sensibles à l’électricité statique. L’électricité statique est inévitable et survient lors d’un frottement, comme par exemple des vêtements ou des tapis. Déchargez-vous avant de toucher un bandeau LED. Ceci est p.ex. possible lors d’un frottement avec la terre d’une prise. Répétez ce genre de déchargement de façon régulière lors d’une installation
Eviter tout contact avec les composants électrique du bandeau led
2. Controle du bandeau LED
Veuillez contrôler le bandeau led d’un éventuel default avant de le coller définitivement dans le profil aluminium
- Déballer le bandeau led de son emballage et dérouler le prudemment de sa bobine.
- Connecter le bandeau led sur une alimentation 24VDC approprier, pour les bandeaux BICOLOR, RGB of RGBW : contrôler chaque canal indépendamment. Connecter le + du bandeau led sur le + de l’alimentation, ensuite connecter le – de chaque canal sur le – de l’alimentation.
- Contrôler l’entièreté du bandeau led d’un default ou d’une différence de couleur.
3. Utiliser la bonne solution
IP20 à utiliser toujours de préférence lorsqu’on travaille dans un environnement sec intérieur. Le refroidissement du LED est optimal lors d’une utilisation d’un LED IP20.
IP65 est pourvu d’un coating de protection en silicone. Il est également utilisable dans des endroits humides. La finition en silicone peut influencer le rayonnement de couleur du LED. Ceci s’appelle aussi le colorshift. Pour éviter des différences de couleur il est conseiller de ne pas combinée les bandeaux IP20 et IP65 dans une même pièce.
IP67C remplace la finition IP68 pour les applications externes. Le manteaux silicone rempli d’air améliore le résultat optique ce qui fait disparaître le colorshift. La version IP67C est de plus résistant aux UV et l’eau de mer.
4. Couper un bandeau LED
Lorsque l’on raccourci un bandeau LED IP65 ou IP67C il est important de rendre l’extrémité à nouveau étanche.
- Découper le bandeau led au niveau des points marqués
- Gratter légèrement avec un tournevis sur les points de soudure pour enlever tout excédants de graisses
- Souder les câbles sur le bandeau led, utiliser toujours un câble souple, p.e. type LIYY-OB
- Dégraisser la partie raccourcie, et rendre l’extrémité à nouveau étanche en utilisant de la silicone non acétique
Soudage d'une bande LED
5. Installer le bandeau LED
Après tout contrôle d’éventuelle default ou de différence de couleur, l’installation peut définitivement suivre son cours. Un bandeau LED flexible est très sensible à la charge mécanique. Manipulez un bandeau LED par conséquence toujours de façon prudente:
- Eviter toute pression mécanique
- Ne pas plier ou tirer
- Ne pas coller et puis retirer
- Lors du soudage, utilisez toujours un câble souple, pas de xvb

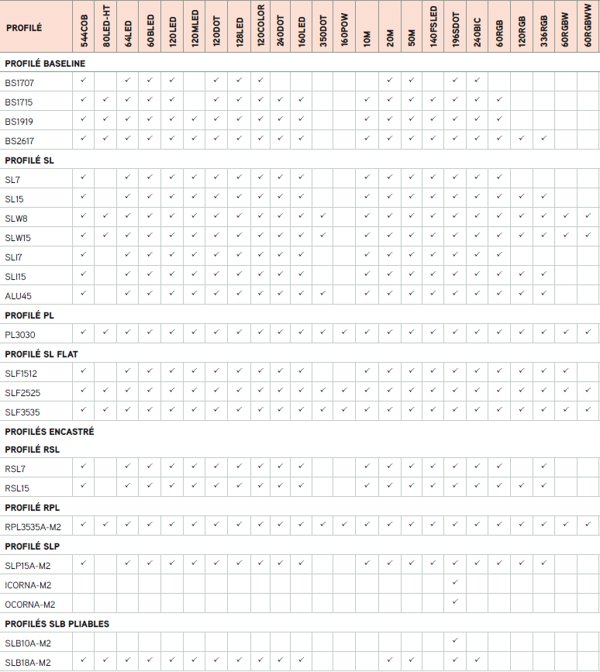

6. Profil aluminium
Pour une durée de vie optimale il est important de coller les bandeaux LED dans un profil en aluminium Integratech. Ceci garantit une dissipation maximale de la chaleur et évite de brûler le bandeaux LED. La garantie est seulement d’application quand les bandeaux LED sont montés dans notre gamme de profils en aluminium !
- N’appliquer pas des bandeaux dans un petit espace clos, prévoir toujours une ventilation adéquate.
- Collez par conséquence le bandeau LED dans un profil en aluminium Integratech = qualité de l’alliage 6060 (Al-Mg-Si) avec des propriétés optimisées de refroidissement et d’un retrait d’expansion minimal.
- Dans notre catalogue vous retrouvez aux côtés de tous nos profils alu LED une icône qui indique la chaleur maximale de dissipation.
7. Recommandations lors du choix de l’alimentation adéquate.
Un bandeau LED ne peut pas être dimmé avec un dimmer triac classique 230V, le bandeau Led peut seulement être dimmé à l’aide d’un dimmer PWM. Integratech propose une gamme complète de controlleur , e.a. sans fil, 1-10V, DALI, DMX, KNX, WiFi.
Lors de la basse tension, la chute de tension sur les câbles est beaucoup plus grande, les sections de câbles sont par conséquence plus lourdes que lorsqu’on travaille sur du 230V !
Placer l’alimentation et le contrôleur de préférence le + près possible des bandeaux LED afin d’éviter des pertes et les sections de câbles lourds.
Section de câble avec alimentation 24V
Puissance |
0,75mm² |
1,5mm² |
2,5mm² |
4mm² |
6mm² |
|---|---|---|---|---|---|
20W |
30 |
61 |
102 |
164 |
246 |
30W |
20 |
41 |
68 |
109 |
164 |
60W |
10 |
20 |
34 |
54 |
82 |
100W |
6 |
12 |
20 |
32 |
49 |
120W |
5 |
10 |
17 |
27 |
41 |
150W |
4 |
8 |
13 |
21 |
32 |
Toujours connecter en parallelle, pas en série pour ne pas surcharger les circuits alimentés ce qui chaufferait et dédommagerait le bandeau LED !
8. Construction bandeau LED
Connections individuelles entre les LED et les résistances
Contient plusieurs sections
Ceci permet de le couper sans l’ endommager
Chaque section est un circuit en soi
La grandeur et la qté de LED de chaque section dépend de la puissance et de la distance entre les LED
Un LED fonctionne toujours avec du courant commandé. Chaque section contient une quantité de LED en série, en combinaison avec une résistance.
Cette résistance de contrôle est calculé de telle façon que les LED sont alimentés par le courant réelle.
Pour ceci nous tenons compte de :
- La tension de raccordement du bandeau LED (24VDC)
- La valeur du courant du LED
- La chute de tension du LED
La platine flexible est terminé des 2 côtés. Ceci signifie qu’il y a des circuits des 2 côtés. A un côté tu retrouves les connections individuelles entre les LED et les résistances. De l’autre côté tu retrouves les circuits d’alimentations qui transportent la tension de raccordement le long du bandeau LED.
Il est fort important de connecter le bandeau LED de façon parallèle pour ne pas surcharger les circuits alimentés ce qui chaufferait et dédommagerait le bandeau LED !
Tous les bandeau LED Integratech fonctionne selon le principe de la « tension commandé
Ceci a 2 avantages :
- Câblage facil, plusieurs bandeaux peuvent facilement être connecté en ligne
- Les bandeaux LED peuvent être alimenté avec une alimentation DC plus économique.
Les bandeaux LED existent aussi dans une finition de courant commandé = constant current. Ces bandeaux LED doivent être alimenté avec une source de courant = alimentation avec du courant fixe. La tension de sortie est dépendante de la quantité de LED en série et de la tension maximale de sortie (puissance de l’alimentation. Sur le bandeau LED on ne retrouve pas une résistance de contrôle.
- Avantage du courant commandé : un rendement légèrement plus haut
- Désavantage du courant commandé: seul un câblage en série est possible, L ’alimentation au courant commandé est plus chère qu’une alimentation DC
